Aspiration sous banc de découpe

Catégorie :

Description du produit

Les opérations de coupage en procédés oxyacéthylène, oxypropane et plasma engendrent des fumées chargées en poussières métalliques et en gaz.

Ces émanations, provenant de la fusion de séparation, sont plus ou moins abondantes selon les épaisseurs traitées. La société AIRMIG a développé plusieurs principes qui s ’adaptent sur les tables existantes.

Ils ont été définis pour une aspiration inférieure aux tôles découpées avec des zones de traitement délimitées afin de minimiser au maximum le volume d ’air aspiré.

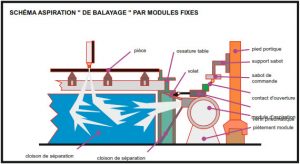

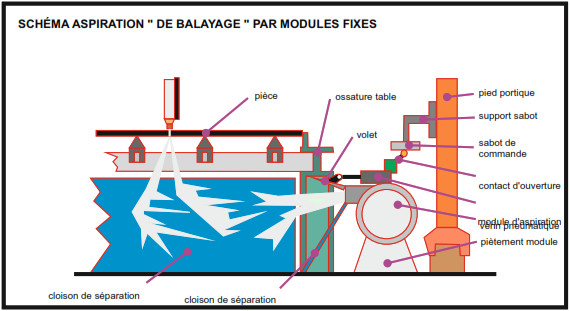

Aspiration « de balayage » par modules fixes

Modules d’aspiration de longueur 1 mètre, l’ouverture des volets se fait grâce à des vérins pneumatiques en correspondance des chalumeaux. La détection est réalisée par le sabot contact.

Les modules reliés par brides sur bords tombés sont juxtaposés à la table, à une hauteur faisant correspondre l’ouverture des volets au-dessous de la pièce à traiter.

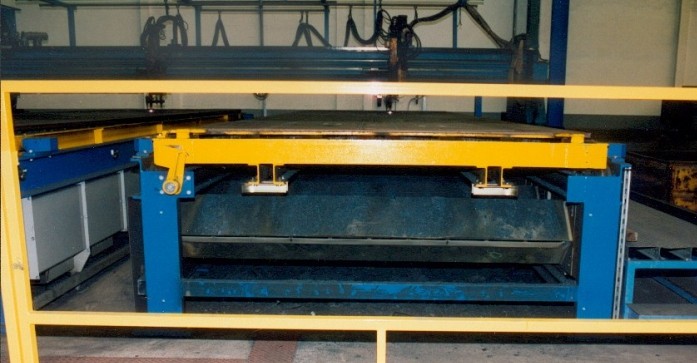

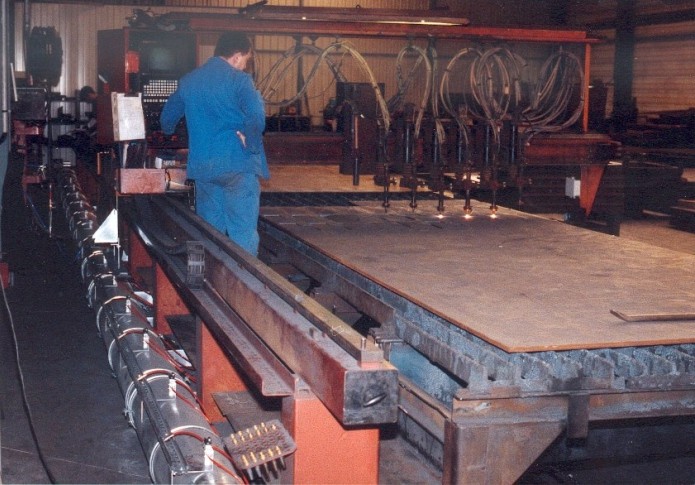

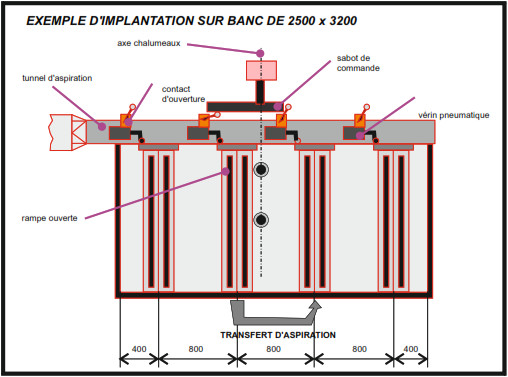

Aspiration par rampes fixes

L’aspiration est assurée par les fentes d’aspiration situées de part et d’autre de la rampe.
Le transfert d’aspiration est effectué au point milieu des deux rampes, avec un recouvrement d’aspiration.
(les deux rampes aspirent en même temps)
La largeur maximum couverte par une fente d’aspiration est de 400 mm.
Les rampes extrêmes sont implantées à 400 mm maximum des extrémités de la table.
Le transfert de débit d’une rampe sur l’autre est instantané.
