TORCHES ASPIRANTES
et aspiration à la torche
et des groupes aspirants pour leur fonctionnement optimum.
L’aspiration à la torche consiste à capter les fumées de soudage directement au point d’émission, grâce à des buses d’aspiration intégrées à la torche. Les fumées sont aspirées avant même d’atteindre les voies respiratoires du soudeur, sans dispositif à repositionner en cours de travail.
Conçues et fabriquées en France par AIRMIG depuis 1973, nos torches aspirantes MIG et TIG s’associent à des groupes aspirants haute dépression pour former une solution complète de captage à la source. Elles répondent aux préconisations CARSAT du cahier des charges Soudage + Sûr.
Fine tôlerie, serrurerie, métallerie, chaudronnerie, construction métallique ou soudage robotisé : nous étudions avec vous la torche et le groupe adaptés à votre poste.
Notre gamme
TORCHES ASPIRANTES MIG
TORCHES ASPIRANTES TIG
GROUPES ASPIRANTS
Torches aspirantes MIG
AIRMIG vous propose une gamme complète de torches aspirantes, permettant de traiter tous les modes opératoires. Conçues et fabriquées en France les Torches Aspirantes AIRMIG rassemblent les avantages suivants :
- CAPTATION MAXIMUM DES FUMÉES A LA SOURCE
- AUCUNE INFLUENCE SUR LE FLUX GAZEUX
- REFROIDISSEMENT CONTINU PAR LE PASSAGE D’AIR
- FINESSE GÉOMÉTRIQUE DES PIÈCES COMPOSANTES
- FABRICATION = FIABILITÉ
- MANIABILITÉ
Les caractéristiques des torches aspirantes AIRMIG seront optimum raccordées aux groupes aspirants AIRMIG.
Une large gamme de torches aspirantes manuelles composée de 11 modèles de base allant de 160 à 550 Amp. Déclinaisons possibles : refroidissement eau, inclinaisons de cols de cygne, tubulures, nombreuses options … Sont également disponibles des TORCHES ROBOTS et AUTOMATES aspirantes étudiées pour chaque besoin.
Préconisations CARSAT
Comme mentionné dans le CDC SOUDAGE + SUR :
Vitesse induite au point d’émission supérieure à :
0,25 m/s pour une torche conçue pour souder à une intensité ≤ 200 A (mélange Ar/CO2)
0,35 m/s pour une torche conçue pour souder à une intensité > 200 A (mélange Ar/CO2)
Ainsi que le rejet extérieur des fumées captées.
TOUTES LES ASSOCIATIONS TORCHES/GROUPES QUE NOUS PROPOSONS RÉPONDENT A CES PRÉCONISATIONS

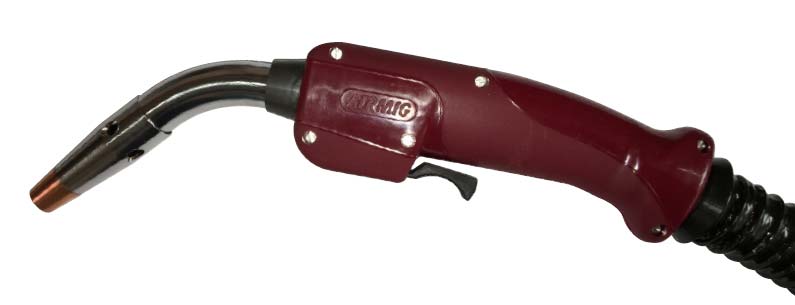

Modèle 16
Refroidi air
Particulièrement adaptée pour la fine tôlerie

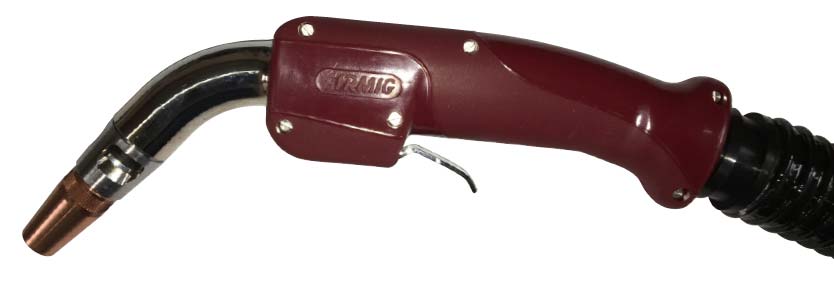

Modèle 28
Refroidi air
Particulièrement adaptée pour la serrurerie et la métallerie
Modèle 28
Refroidi eau
Particulièrement adaptée pour la serrurerie et la métallerie

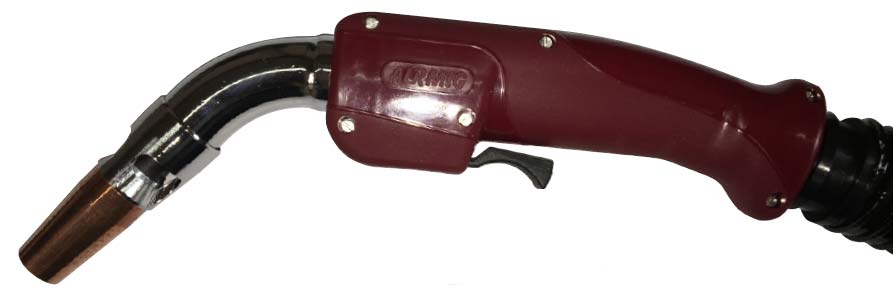

Modèle 34
Refroidi air
Particulièrement adaptée pour la chaudronnerie, construction métallique
Modèle 34
Refroidi eau
Particulièrement adaptée pour la chaudronnerie, construction métallique

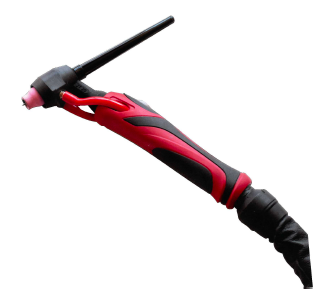

Torches aspirantes TIG
La 1ère gamme de torches aspirantes TIG, efficace, ergonomique, et économique pour garantir la protection des soudeurs contre les particules nocives (nickel, chrome …) en conformité avec le code du travail. Les caractéristiques des torches aspirantes seront maximales raccordées au groupe aspirant AIRMIG D1 PSTT Les torches TIG aspirantes peuvent être adaptées à chaque mode opératoire. Une gamme complète de torches TIG aspirantes conçues et fabriquées en France
Brevet Européen déposé
Torches aspirantes TIG

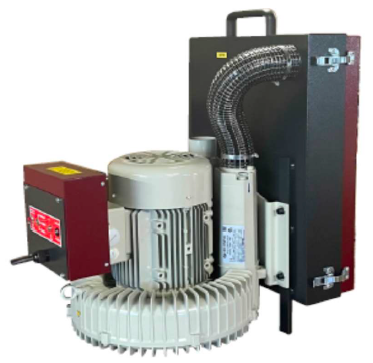

Groupes aspirants
Les groupes aspirants AIRMIG ont été conçus pour un fonctionnement optimum des torches AIRMIG, permettent par leur puissance de dépression, de répondre aux exigences des postes opératoires par des implantations différentes.
Groupes aspirants HAUTE DEPRESSION développant jusqu’à 5200 mm CE offrent la possibilité de raccorder DEUX torches aspirantes (sous certaines conditions).
Les raccordements des transferts de flux, réalisés en tubulure souple de faible diamètre, peuvent atteindre sans assistance une longueur de 15 m à 20 m entre les points d’émission et de rejet extérieur, permettant toutes figures d’installation.
Brevet Européen déposé
Groupe aspirant – D4 et D8
Groupe aspirant – D1
Pourquoi choisir l’aspiration à la torche ?
Depuis 2017, les fumées de soudage sont classées cancérogènes pour l’homme (groupe 1) par le Centre international de recherche sur le cancer (CIRC). Les principes généraux de prévention et les recommandations de l’INRS privilégient le captage des polluants au plus près de leur source.
C’est précisément le principe de la torche aspirante :
- Captage au point d’émission : les fumées sont aspirées là où elles se forment.
- Aucun réglage en cours de soudage : l’aspiration suit le geste du soudeur, contrairement à un bras aspirant qu’il faut déplacer.
- Qualité de soudure préservée : la géométrie des torches AIRMIG n’influence pas le flux de gaz de protection.
- Confort du soudeur : le passage d’air refroidit la torche en continu et la torche reste maniable.
Torche aspirante ou bras aspirant ?
La torche aspirante est la solution la plus efficace pour le soudage MIG/MAG et TIG, car elle capte les fumées en continu, quelle que soit la position du soudeur. Le bras aspirant reste pertinent pour les opérations où une torche aspirante ne peut pas être utilisée (meulage, découpe, certaines pièces volumineuses). Les deux solutions peuvent se compléter : découvrez aussi nos bras et tables aspirantes.
Questions fréquentes sur l’aspiration à la torche
Qu'est-ce qu'une torche aspirante ?
C’est une torche de soudage équipée d’un système d’aspiration intégré, raccordé à un groupe aspirant. Elle capte les fumées directement à la source, pendant le soudage.
L'aspiration perturbe-t-elle le gaz de protection ?
Non. Les torches aspirantes AIRMIG sont conçues pour n’avoir aucune influence sur le flux gazeux, et donc sur la qualité de la soudure.
Quel groupe aspirant associer à une torche aspirante ?
Les groupes aspirants haute dépression AIRMIG, conçus pour nos torches, développent jusqu’à 5 200 mm CE et permettent, selon la configuration, de raccorder deux torches aspirantes.
Les torches AIRMIG respectent-elles les préconisations CARSAT ?
Oui. Toutes les associations torches / groupes que nous proposons répondent aux préconisations du cahier des charges Soudage + Sûr (vitesse induite au point d’émission supérieure à 0,25 m/s jusqu’à 200 A, et 0,35 m/s au-delà).
Existe-t-il des torches aspirantes TIG et pour robots ?
Oui. AIRMIG propose une gamme de torches aspirantes TIG (brevet européen déposé) ainsi que des torches aspirantes pour robots et automates, étudiées au cas par cas.
Quelle torche choisir pour mon atelier ?
Notre gamme compte 11 modèles de base de 160 à 550 A, en refroidissement air ou eau. Contactez-nous pour une étude personnalisée de votre poste. Les fiches techniques sont disponibles dans notre espace Support et ressources.
